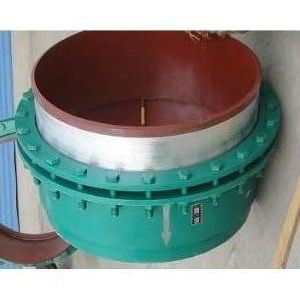

管道热伸长安装双向套筒补偿器的规格性能用途及参数图例         管道热伸长安装双向套筒补偿器的规格性能用途是可以消除介质压力对固定支座轴向力的套管补偿器。双向套筒补偿器为克服密封缺陷和消除介质压力所产生的轴向力，又相继出现了弹性套筒补偿器和“无推力”套筒补偿器以及用“油”密封等结构和新型密封材料。不仅促进了套筒补偿器的使用，而且“无推力”补偿器的结构相应促进了波纹管补偿器得到发展。

                       管道热伸长安装双向套筒补偿器的规格性能用途及参数图例 在普通型的外套管两个方向均有伸缩芯管，补偿量为普通型的两倍，并且用于双向补偿，减少了采用两个普通型的长度尺寸和成本。管道的热伸长是通过甲管在套筒中移动实现补偿的，介质流动不是直接由甲管流入乙管，而是经过旁通管实现的。这样在一个补偿器中就有了一对甲乙封头，介质压力产生的水平推力F1、F2在补偿器中实现了平衡。这一结构还可以看成是方向补偿器的型式，管道伸缩是采用套筒式的结构。www.cwgscl.com
